IMPORTA DA FILE 2D
Permette di ricavare le leggi di moto del cedente da un profilo qualsiasi salvato in
formato DXF o MI.
Nel file CAD deve essere presente la sola geometria del profilo con un punto definito sulle
coordinate di inizio del profilo stesso.
( i files C:\cam-soft\cmm2000\cad\dxf \Rettangolo.dxf e
C:\cam-soft\cmm2000\cad\mi\Policentrica.mi sono esempi utilizzabili)
Cliccare l'opzione Diagramma Alzate se il disegno MI o DXF esprime già l'andamento delle
alzate del cedente e non la forma della camma
( come nel caso del file C:\cam-soft\cmm2000\cad\mi\Alzate.mi ).
Cliccare l'opzione Camma cilindrica se il disegno MI o DXF esprime già il profilo di vrappatura
sul diametro della camma cilindrica

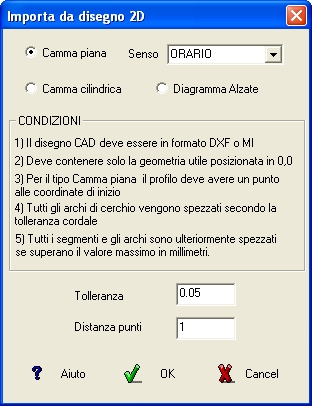

Inserire i dati richiesti specificando la tolleranza cordale da utilizzare per spezzare gli archi di
cerchio, la distanza massima ammessa tra i punti ed il senso di percorrenza del profilo.
Dal grafico di Spazio, Velocità ed Accelerazione ( S.V.A. ) ricavato e possibile ridefinire la camma,
inserendo i dati relativi al telaio.

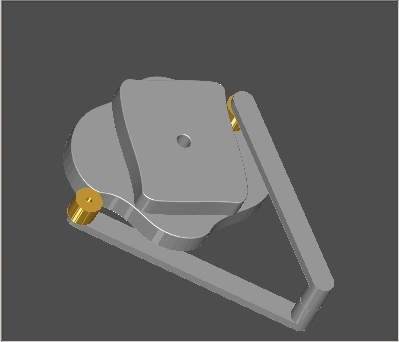

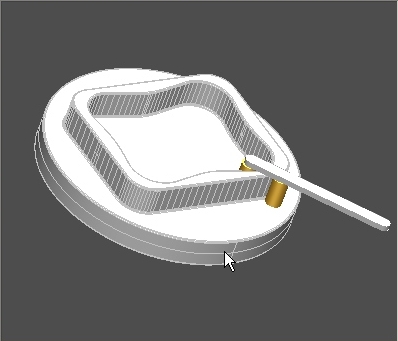

Qui sotto due esempi di camme ricavata dal file Rettangolo.dxf :
