Placche di Rotazione ( Indexed Turret )

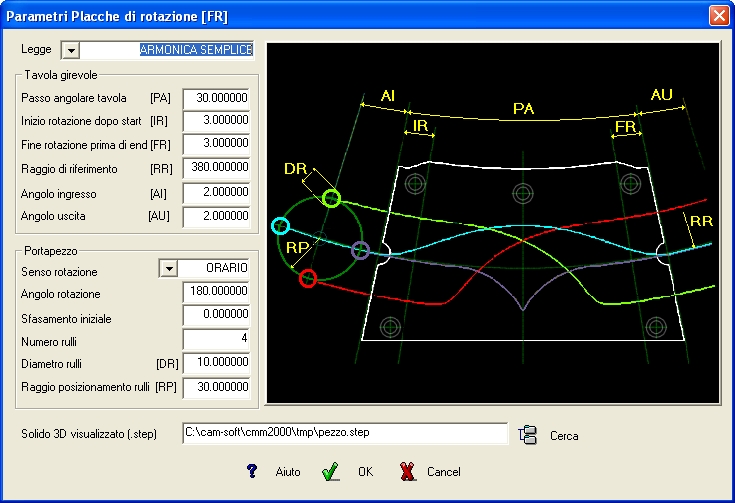

Permette di definire Placche di rotazione portapezzo con 3 o 4 rulli in modo parametrico.
Nelle Placche di rotazione Portapezzo giacenti su Asse Rotante la legge utilizzata di default
(ROBERVAL) fornisce punte di accelerazione e Jerk* molto basse.
Questo consente un moto di rotazione del portapezzo molto più morbido, senza punte di
accelerazione (in modo particolare per la legge Polinomiale del 5° ordine - Standard o DRRD), a
tutto vantaggio della velocità di rotazione della tavola girevole che potrebbe essere
considerevolmente aumentata.
*Jerk
Si definisce jerk la derivata dell'accelerazione rispetto al tempo ovvero la derivata di terzo ordine dello spazio
rispetto al tempo. Tale notazione indica la variazione dell'accelerazione nel tempo.
Qui sotto i vari passaggi della definizione:

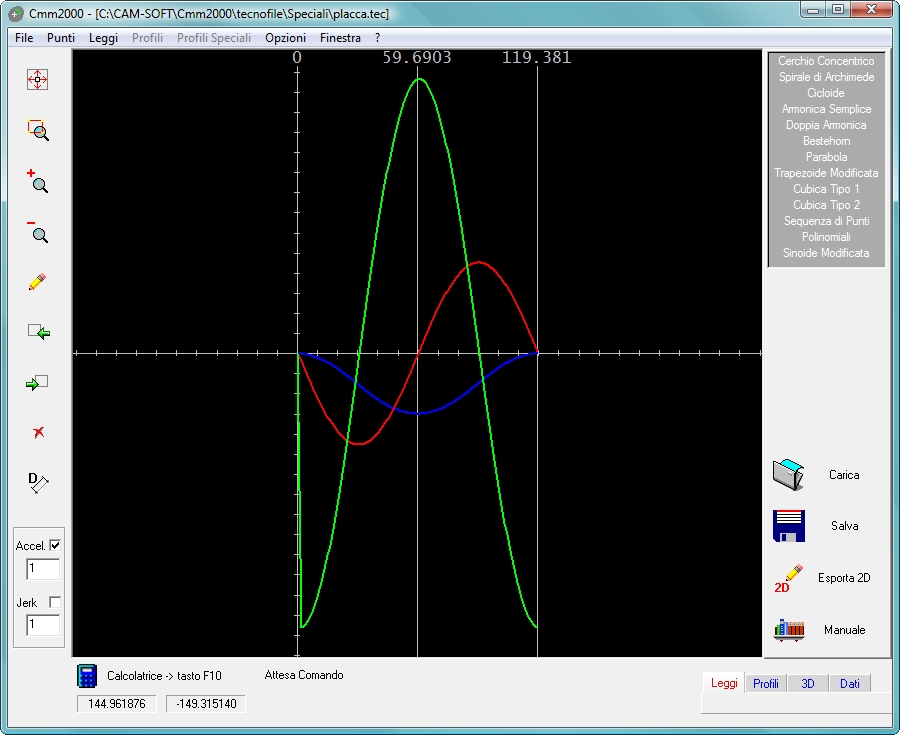

Legge di moto del cedente.

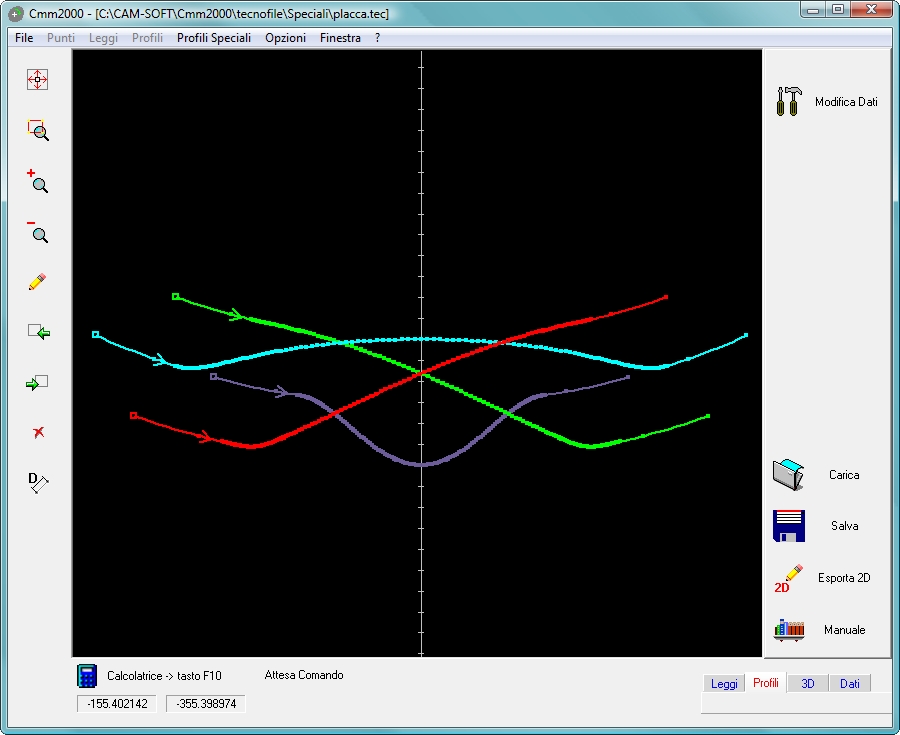

Piste del Centro Rulli.

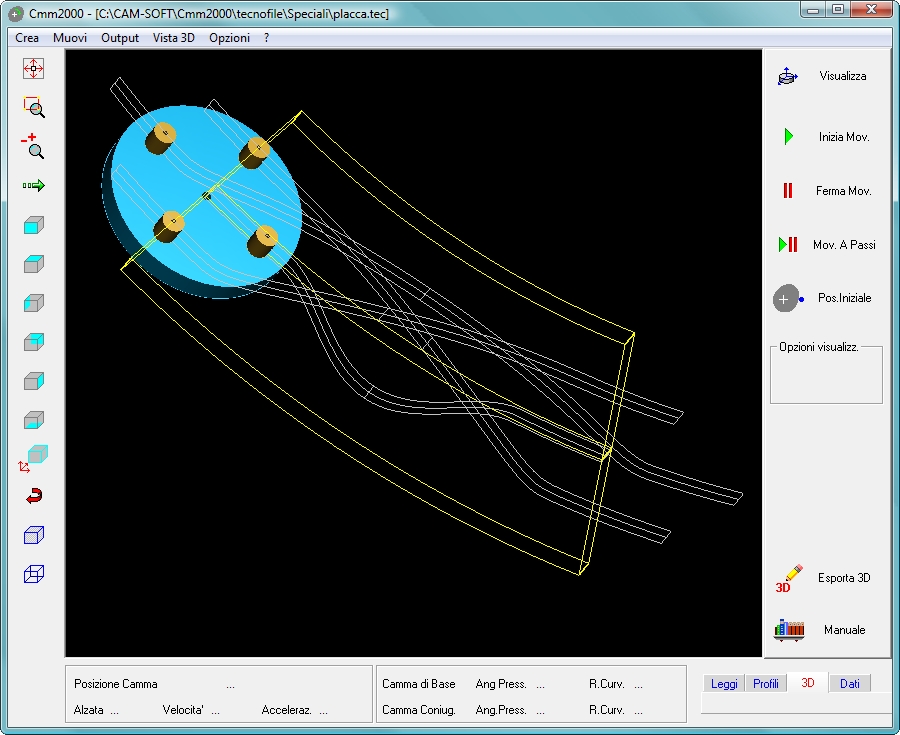

Oggetti in Wireframe e Solidi con simulazione del movimento.

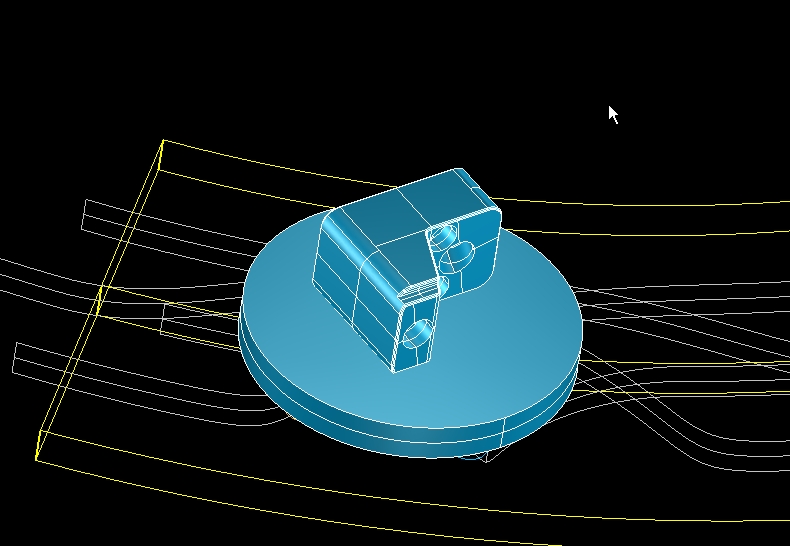

Selezionando un file step nella parte bassa della dialog di input e' possibile aggiungere nella
simulazione 3D il modello solido del pezzo movimentato.
Fare attenzione all'azzeramento del modello ponendo lo zero in Z alla base del pezzo e facendo
coincidere lo zero in X,Y con il centro del portapezzo.
