Scanalati SAE serie A/B/C ( Fianchi Paralleli )

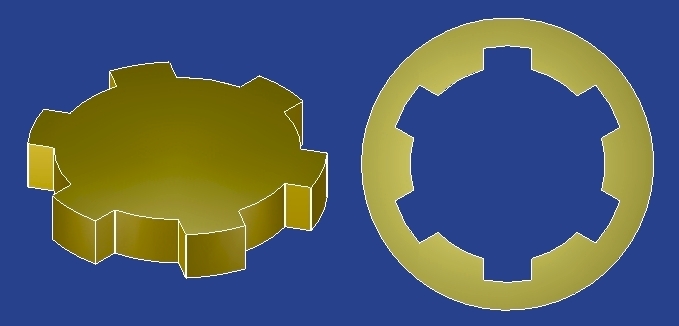

Nell’aggiornamento alla versione 04.03 di GEAR2000 è stato inserito il dimensionamento di
Albero e Corona (Mozzo) per profili scanalati cilindrici con fianchi paralleli in conformità alla
norma SAE serie A, serie B e serie C.
Grandezza e relative Dimensioni fondamentali:
N = numero denti
d = diametro interno
D = diametro esterno
B = spessore dente

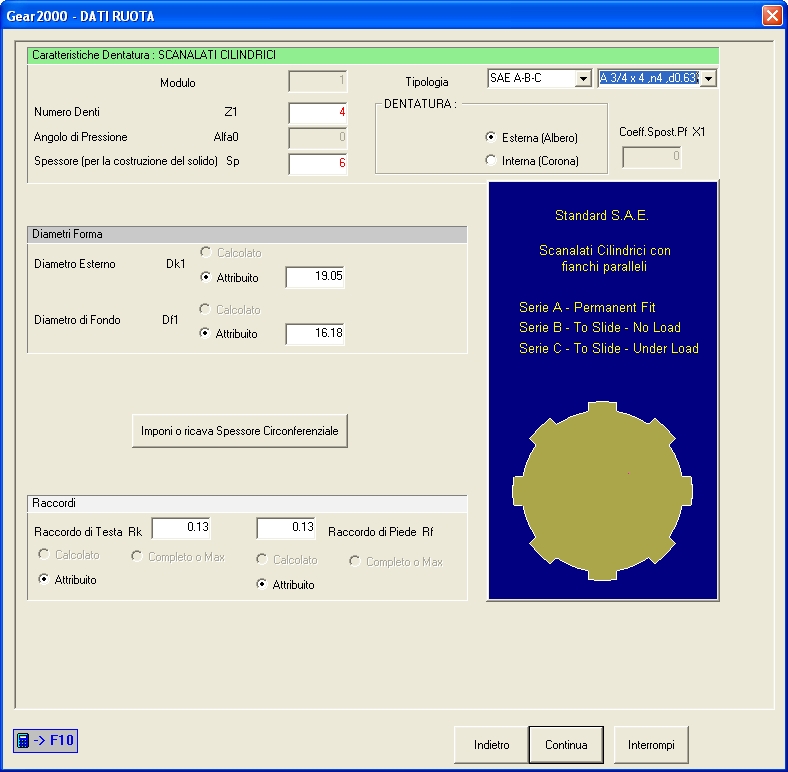

Dopo aver scelto il tipo di Norma, basta selezionare la denominazione dell'oggetto per riempire la DIALOG con i valori corretti.
La serie si riferisce al tipo di accoppiamento:
Serie A = Permanent Fit (accopiamento fisso)
Serie B = To Slide - No Load (scorrevole senza carico)
Serie C = To Slide - Under Load (scorrevole sotto carico)

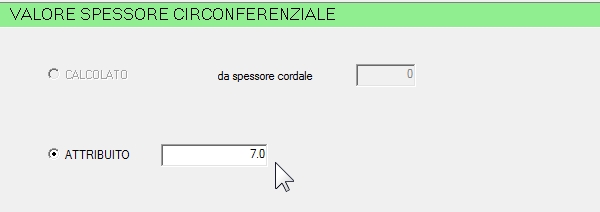

Premendo Imponi o ricava Spessore Circonferenziale
è possibile modificare la larghezza del dente/vano.
-DIALOG - valore B Attribuito - Larghezza del dente o del vano-
Premendo Continua si genera il profilo dello Scanalato avendo poi accesso a tutti gli Output.

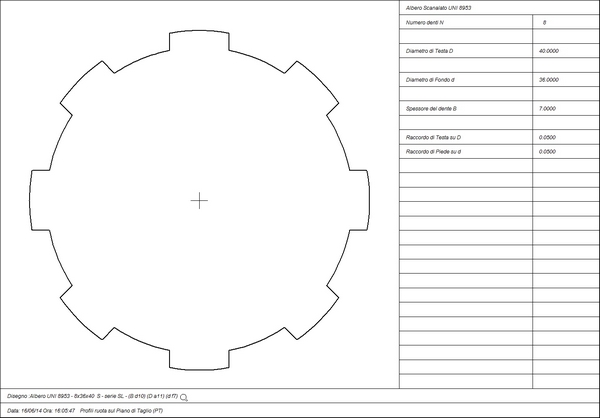

-Esempio di Tabella generata-
