FINESTRA SIMULAZIONE 3D

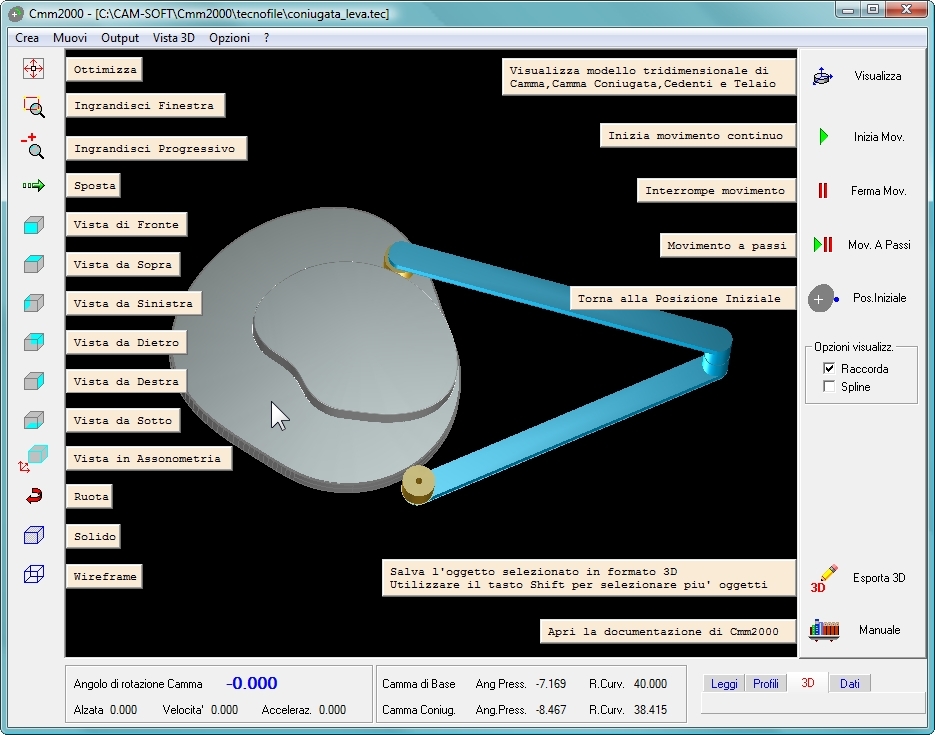

Comandi nella finestra 3D.
Gestisce la visualizzazione 3D delle camme create simulandone il movimento rispetto al telaio
definito. I comandi sono molto semplici e servono ad avviare, arrestare e gestire la rotazione
degli oggetti oltre a selezionare le viste desiderate.
ATTENZIONE ! Quando si segue l' Export
3D, i solidi vengono salvati nella posizione angolare in
cui si trovano per effetto della simulazione. Con il tasto Pos. Iniziale e' possibile riportare i solidi nella posizione originale oppure
posizionarli specificando un valore di angolo diverso da zero.
Per selezionare gli oggetti da esportare ( file Output ) in formato IGES 3D cliccarli
singolarmente (i contorni si accendono di rosso) o in gruppo tenendo premuto il tasto SHIFT.
Inoltre la rotella del mouse, associata al tasto CTRL della tastiera,
permette di accedere in modo veloce a diversi comandi di visualizzazione:
· per lo zoom dinamico ( + e - ) ruotare la rotella
oppure tasto CTRL+SX premuto e movimento del mouse.
· per ruotare il solido tenere premuta la rotella e muovere il mouse.
· per spostare il solido ( PAN ) tenere premuta la rotella insieme a CTRL.
· per rendere il solido trasparente, dopo averlo selezionato, ruotare la rotella insieme
al tasto CTRL.
Cliccando invece il tasto destro del mouse su un oggetto 3D viene visualizzata una finestra
(Baloon) che contiene le informazioni dell'oggetto.
Esempio di Baloon ( tasto dx su oggetto 3D ).
Inoltre nel Menu' Vista 3D e' possibile dis/attivare molte opzioni per cambiare la visualizzazione
degli oggetti.

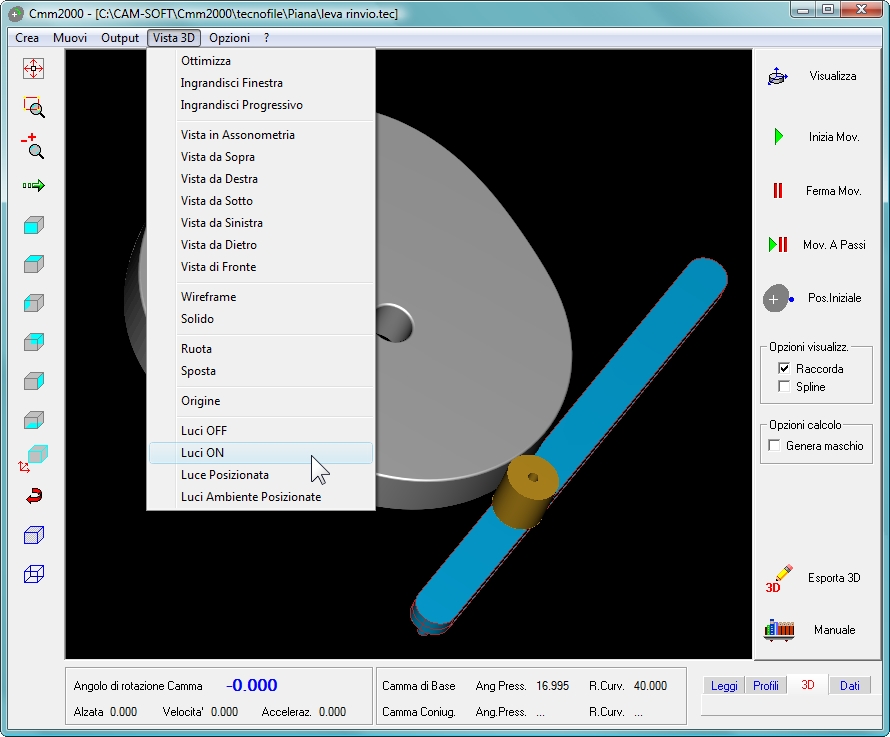

Luci Ambiente Posizionate e' l'opzione di visualizzazione di Default, nella figura sopra viene
attivata Luci ON.
|
|
Nella versione piu' recente e' anche possibile ruotare la rappresentazione per
multipli di 90° utilizzando l'apposito tasto.
La rotazione si intende solo visiva e non ha nulla a che vedere ne' con la
rotazione della camma ne' con la posizione del solido eventualmente
esportato.
|
