Opzioni di Visualizzazione

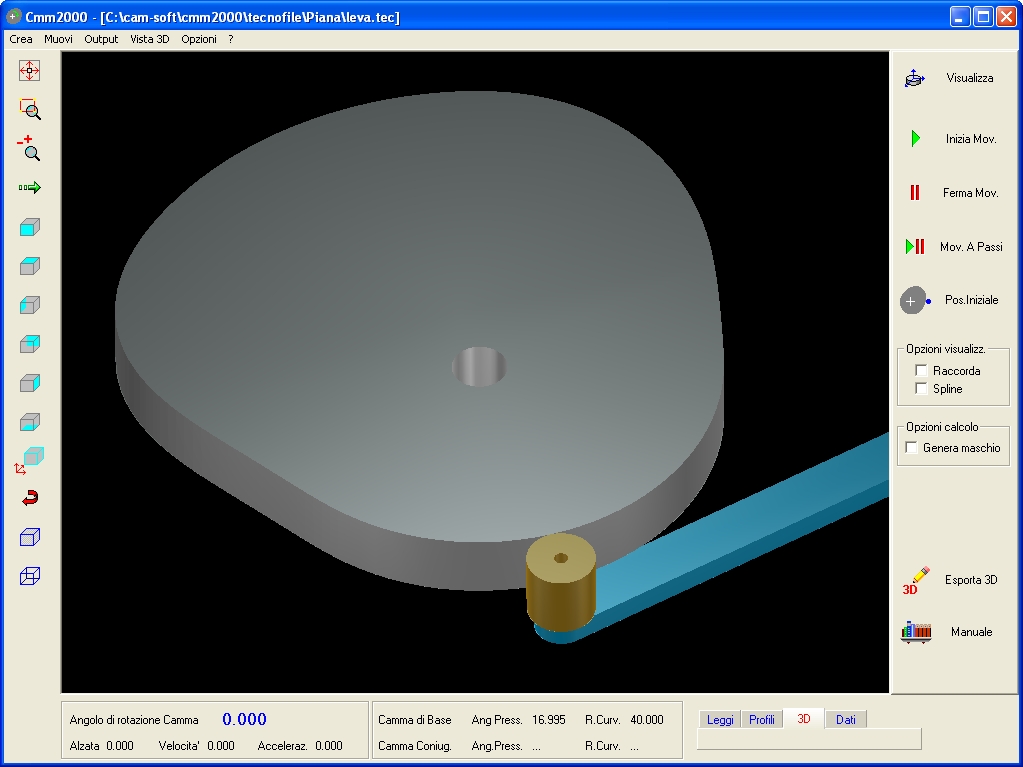

Nelle Camme Piane abbiamo come Opzioni di visualizzazione i comandi Raccorda e Spline.

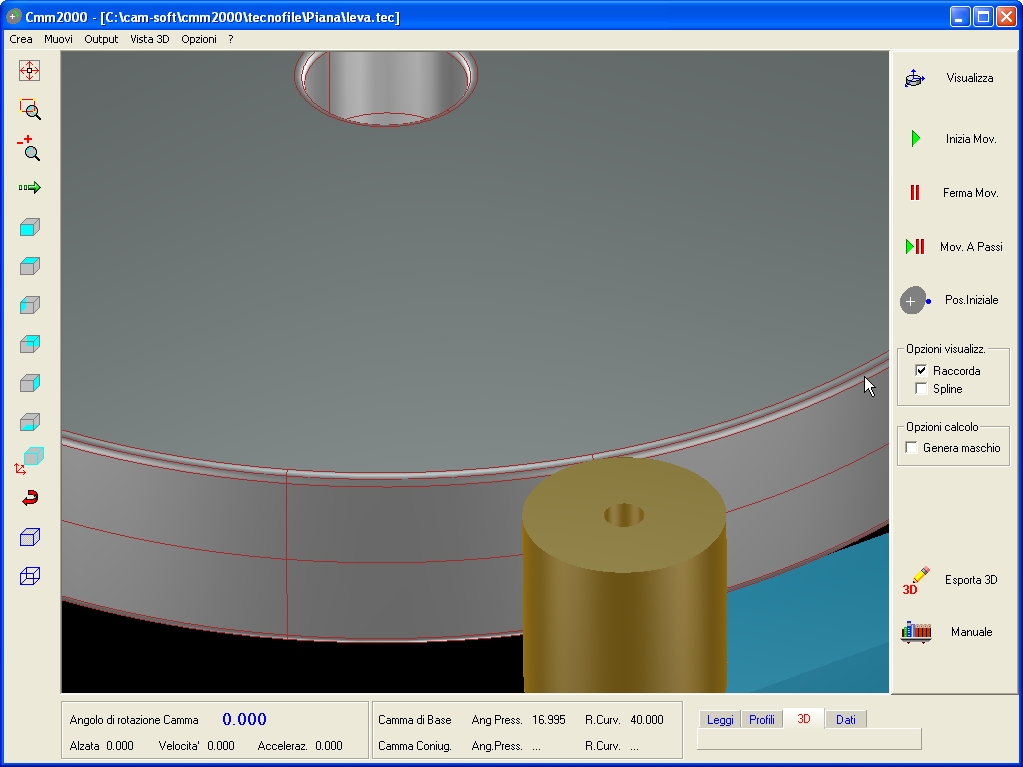

Attivando il CHECK Raccorda è possibile ottenere la raccordatura del Solido
(parametrizzato in base alle dimensioni della Camma) che migliora l'aspetto grafico a scapito del
tempo di elaborazione. Per visualizzare il Solido modificato ri-cliccare il comando Visualizza.
Se si vuole questa opzione già attiva all'inizio del programma occorre impostarla nel menu' Personalizza->Personalizza Ambiente->Raccorda i Solidi.
Attivando il CHECK Spline il Solido per Export
3D viene ottenuto partendo da Spline al posto
della Spezzata che normalmente viene ottenuta in funzione dello Step Angolare Massimo. Per visualizzare il Solido modificato ri-cliccare il comando Visualizza.
Nelle Camme Cilindriche e Globoidali abbiamo come Opzioni di visualizzazione i comandi Pista superiore, Pista inferiore, Cilindro Interno e Telaio che si attivano in funzione del tipo di
Camma.
Camma Cilindrica con Pista superiore e Pista inferiore attive (accese).

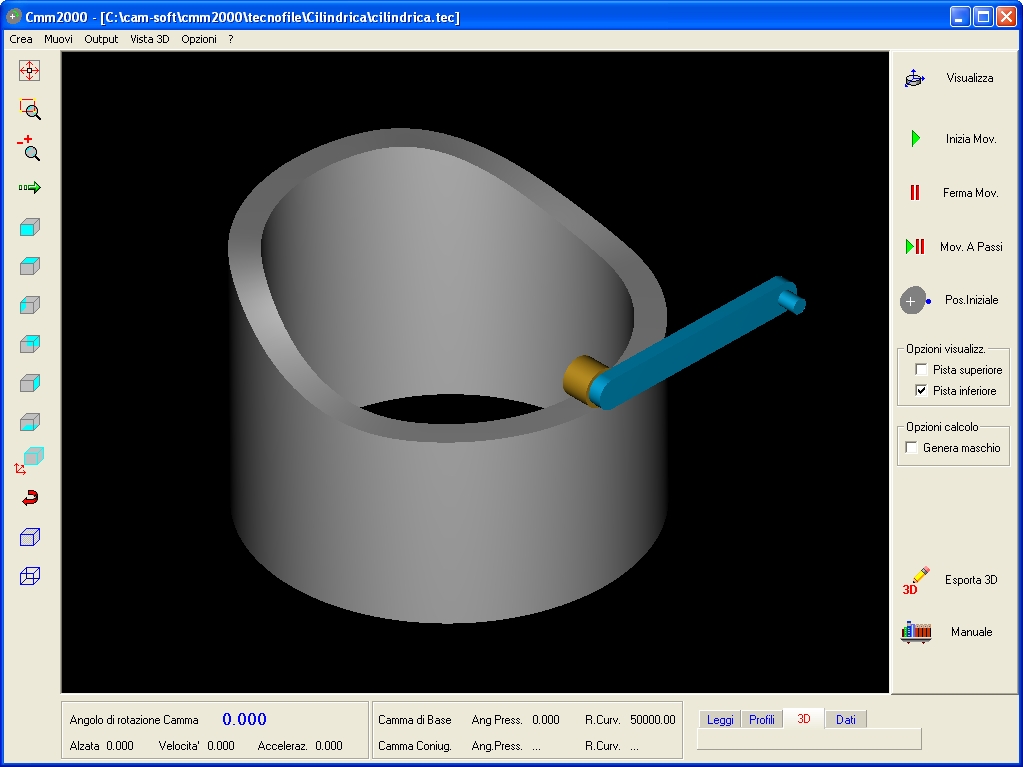

Camma Cilindrica con Pista superiore NON attiva (spenta).
Nella nuova versione, nei casi di camme piane con cedente a leva e telaio coniugato, e'
disponibile anche l'opzione Tacca di riferimento.
Se attivata, in fase di salvataggio dei solidi nei formati 3D, viene aggiunto un riferimento utile ad
evidenziare sulle camme la posizione corrispondente all'angolo zero.
