GEAR2000
con la Tecnologia Open CASCADE per i modelli in 3D !!!


GEAR2000  -  non solo Ingranaggi !!!

Applicazione fondamentalmente orientata alla verifica ed alla ottimizzazione di una coppia di ruote dentate ( ingranaggio ), il calcolo è ottenuto in relazione alle condizioni di funzionamento e accoppiamento nel rispetto della normativa DIN 58400-58405-3960-867, CETEHOR, ANSI/AGMA 2005-D03.


CS GEAR2000 definisce il profilo del fianco del dente ed il profilo di fondo al fine di ottenere un percorso utensile idoneo ad essere utilizzato per realizzare i componenti di uno stampo di tranciatura, iniezione o sinterizzazione , la fresatura completa dell'ingranaggio.

Tipologie Analizzate
  • Ingranaggi cilindrici ad assi paralleli, esterni ed interni a dentatura diritta ed elicoidale, profilo del dente ad evolvente
  • Ingranaggi conici secondo norma ANSI/AGMA 2005-D03 , profilo del dente ad evolvente; Dentatura Diritta, Zerol, Spiroidale, Ipoide ( Hypoids ), Face Gear.
  • Ingranaggi cilindrici ad assi paralleli, esterni ed interni, profilo del dente cicloidale
  • Ingranaggi cilindrici a norma Cetheor
  • Accoppiamenti Scanalati Cilindrici conformi a DIN 5480, DIN 5482, UNI ISO 4156 e NF E 22-141
  • Verifica dinamica di un accoppiamento vite in acciaio con ruota elicoidale in Hostaform
  • Pompe a Lobi
  • Compressore Root
  • Pompe di lubrificazione del tipo Gerotor
  • Motore Wankel
  • Cremagliere e Ruote con Pignone a Rulli
  • Pulegge Dentate UNI 8103 e DIN 7721-2 - Profili AT e HTD
  • Ruote per Catene ISO 606
  • Ruote Ellittiche (Unilobo e Bilobo) e Multispeed.
  • Viti singole, coppia di viti Co-Rotanti e Contro-Rotanti impiegate negli estrusori.


CS GEAR2000 è integrabile con altri applicativi CAM SOFT s.r.l. dedicati alla esecuzione di lavorazioni meccaniche su Macchine a Controllo Numerico, fra essi:
  • CS EDM2000 Taglio di profili matrici / ruote su EDM a filo
  • CS PGL2000 Lavorazioni su centri di lavoro con 2½ assi
CS GEAR2000 è in continuo sviluppo e la sottoscrizione del contratto di manutenzione del software da diritto a ricevere gli aggiornamenti ogni qualvolta sia disponibile una nuova versione ( v.04.00 disponibile da Febbraio 2012 ).

Funzionalità Principali

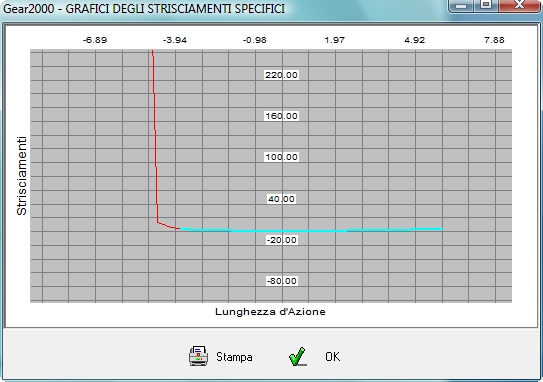

  • Verifica interferenze, analisi strisciamenti e loro equilibratura con o senza variazione d’interasse; proposta della soluzione ottimizzata.

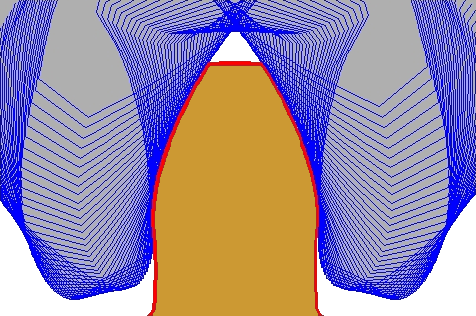

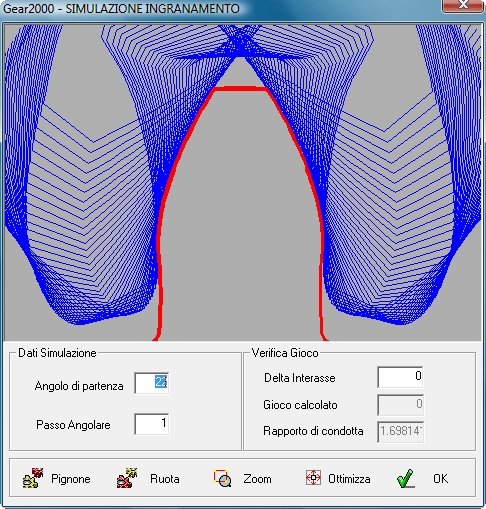

  • Simulazione grafica dell’ingranamento e verifica del gioco.
  • Output grafici conformi alla normativa DIN.

  • Visualizzazione e stampa di tutti i dati imposti e calcolati.
  • Visualizzazione e stampa di tutti i parametri di controllo della ruota dentata.
  • Archiviazione dei dati con la possibilità di caricare e modificare un progetto precedentemente salvato.
  • Ridotto numero di parametri da impostare: i parametri omessi vengono ricalcolati in conformità alla norma applicata.
  • Modifica interattiva dei parametri, l’inserimento con WIZARD e DIALOGBOX facilita la verifica o la sostituzione dei parametri inseriti.
  • Sviluppo e verifica dell’analisi in tempi brevissimi.
  • Il progettista può operare una scelta tra le soluzioni ottenute e quelle proposte dall’ottimizzazione.
  • Verifica in tempo reale sugli output grafici ed alfanumerici che annulla le possibilità di errore.
  • Ricalcolo e verifica, in rispetto della norma applicata, dei dati inseriti; eventuali incongruenze vengono evidenziate ed è richiesta all'operatore la deroga alla norma.

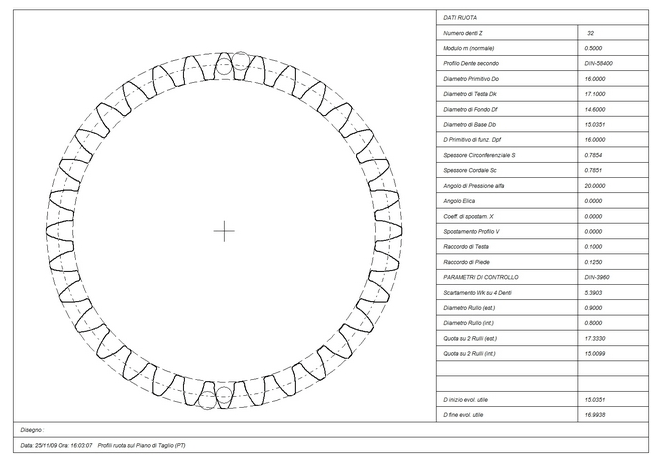

  • Calcolo del profilo del dente e della ruota intera, della dima per l’eventuale costruzione dell’utensile di lavorazione, generazione dei files CAD in formato DXF o MI.

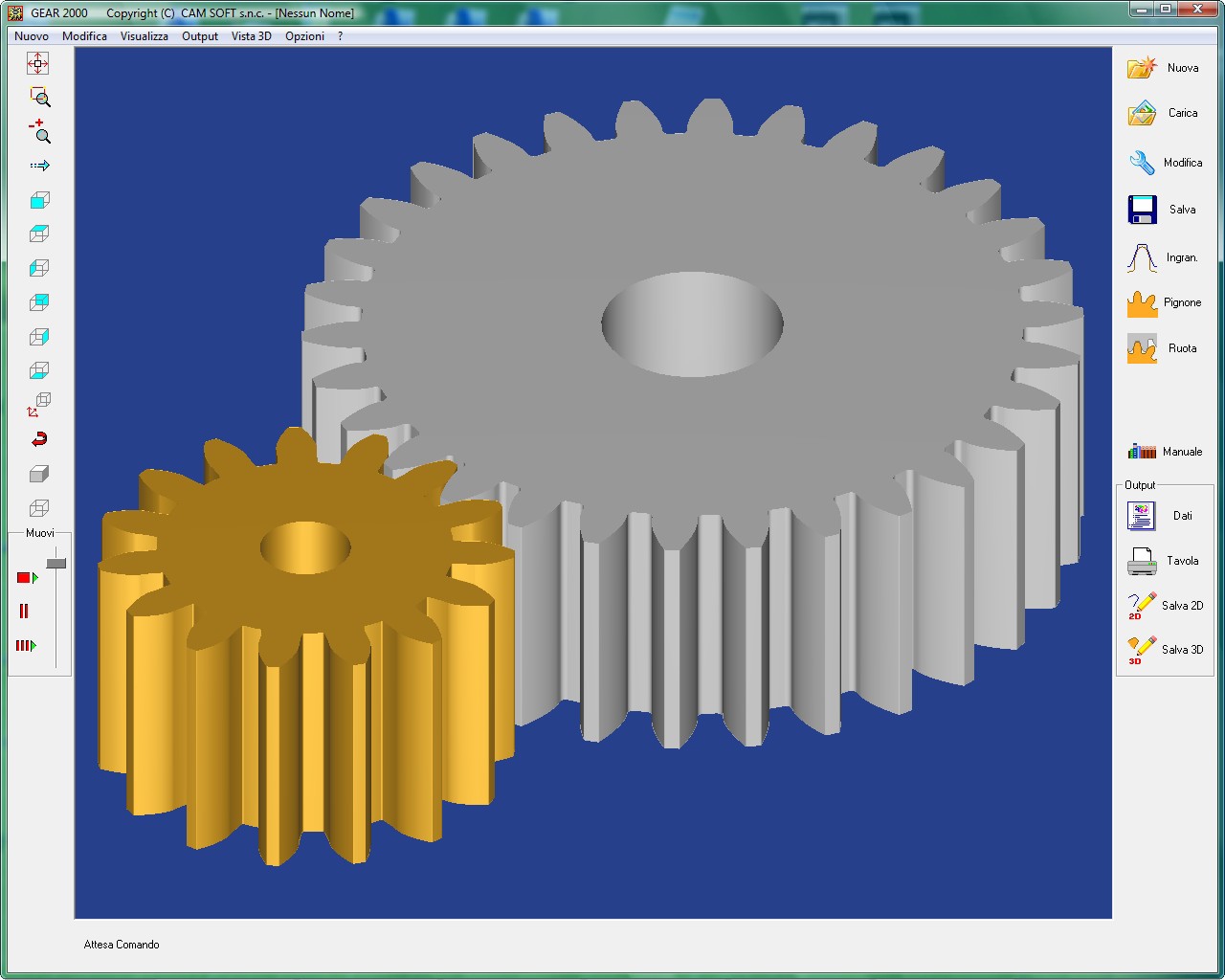

  • Generazione dei solidi per la simulazione grafica 3D degli ingranamenti e loro salvataggio nei formati 3D : IGES3D , STEP , STL e VRML per l'esportazione in altro CAD.
