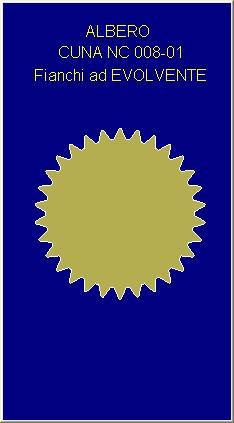

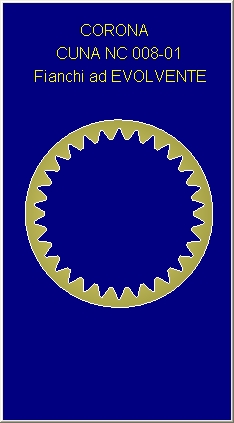

Scanalati Cilindrici CUNA NC 008-01
La forma del fianco e' ad evolvente con angolo di pressione di 30°
La norma, sostituita dalla UNI-ISO 4156, prevede accoppiamenti Foro-Albero con diverse
modalità.
Il Software consente la generazione di profili senza alcuna limitazione con DEROGA alla Norma,
pur tenendo conto di limiti determinati, in particolare quelli relativi all’Angolo di pressione e quelli
posti dal Coefficiente di Spostamento del profilo X1.

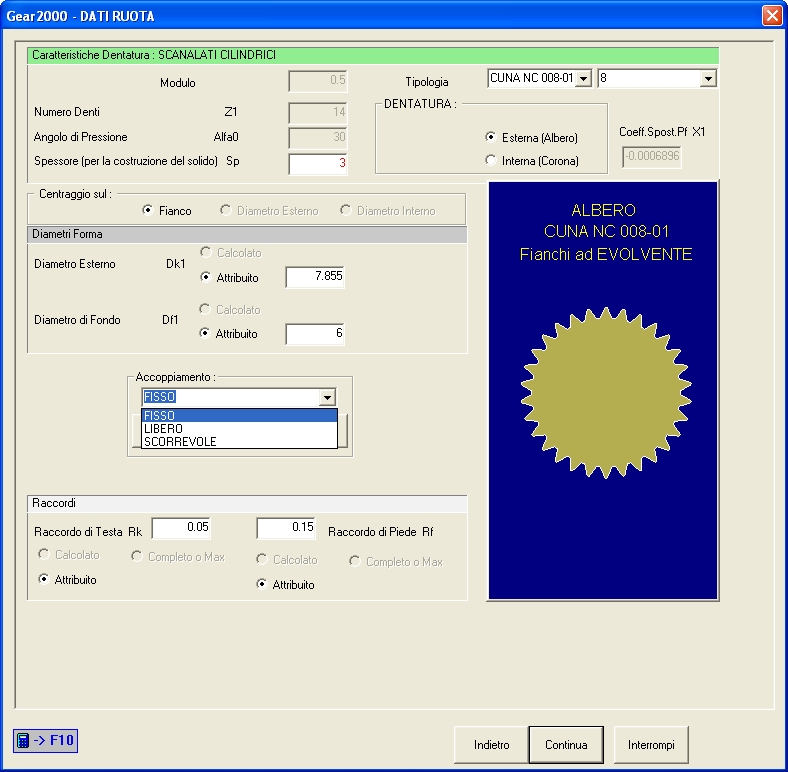

L'accoppiamento FISSO / LIBERO / SCORREVOLE determina la variazione dello spessore del
dente (modificando il coefficiente di spostamento del profilo X1) che caratterizzera il tipo di
serraggio.

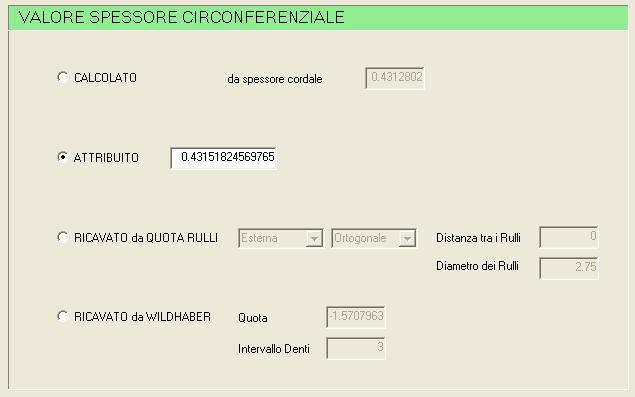

Premendo Imponi o ricava Spessore Circonferenziale
è possibile modificare la larghezza del dente/vano.
-DIALOG - valore Attribuito - Larghezza del dente o del vano-
