Scanalati Cilindrici DIN 5481
Questa Norma prevede accoppiamenti Foro-Albero con diverse modalità, il Software consente
anche la generazione di profili senza alcuna limitazione con DEROGA alla Norma, pur tenendo
conto di limiti determinati, in particolare quelli relativi all’Angolo di pressione e quelli posti dal
Coefficiente di Spostamento del profilo X1.

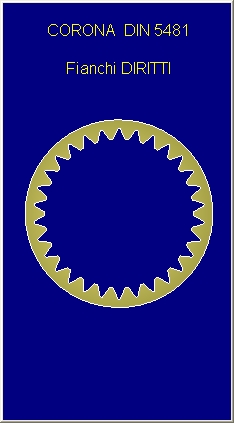

La norma prevede per la corona un fiancodiritto (non a evolvente) mentre per l'albero il fianco
puo' variare a seconda del tipo di accoppiamento richiesto.

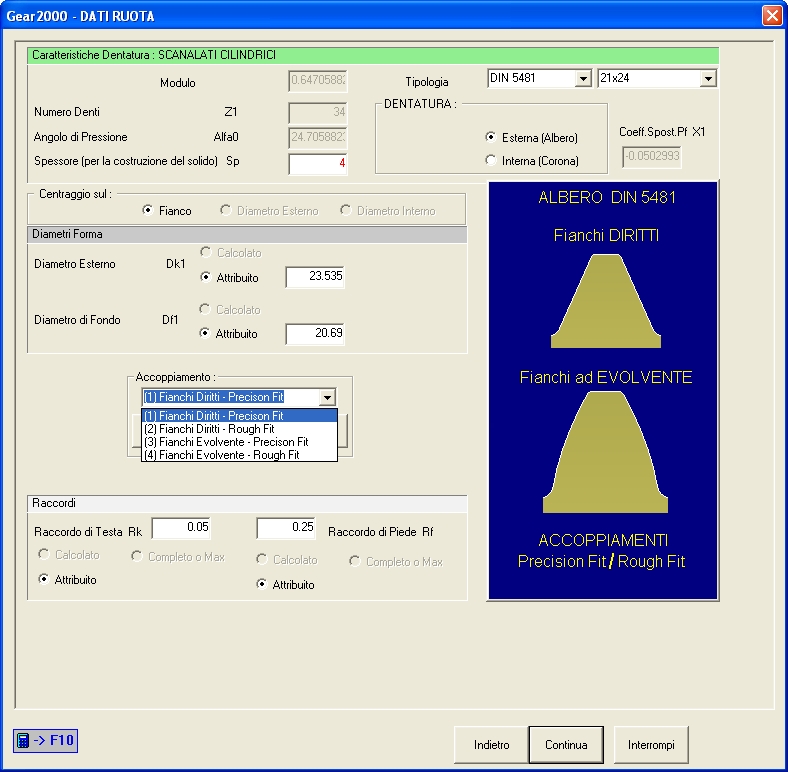

La scelta Precision Fit / Rough Fit determina la variazione dello spessore del dente
(modificando il coefficiente di spostamento del profilo X1) che caratterizzera il tipo di serraggio.

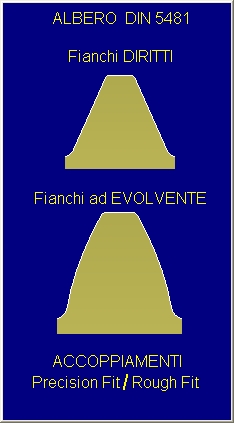

La scelta Fianchi Diritti / Fianchi Evolvente determina la forma del fianco del dente.

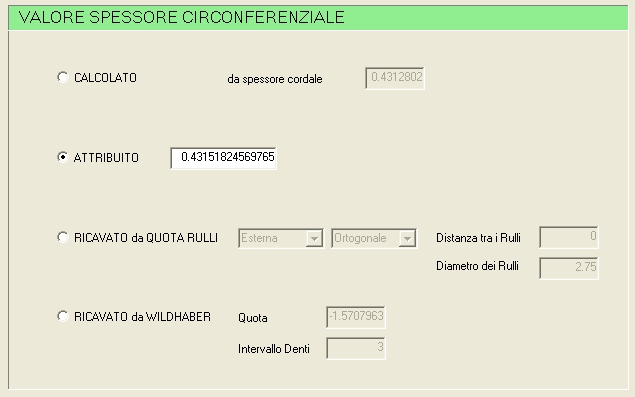

Premendo Imponi o ricava Spessore Circonferenziale
è possibile modificare la larghezza del dente/vano.
-DIALOG - valore Attribuito - Larghezza del dente o del vano-
